北京恒北科技发展有限公司实施的北京盘古大观 中央空调自动化控制节能改造项目

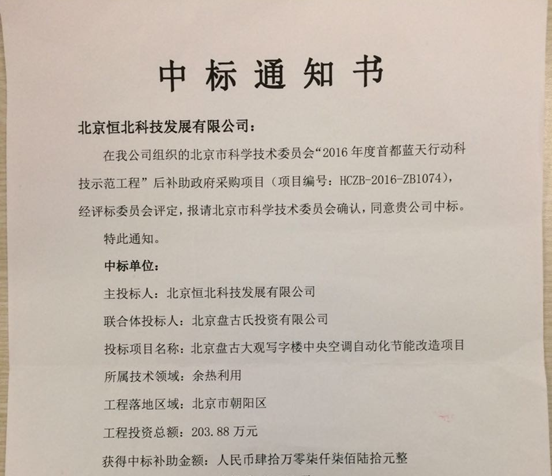

中标北京市科委2016年“首都蓝天行动科技示范工程”

一、公司简介

北京恒北科技发展有限公司成立于2008年，注册资金500万元。 公司主营环境能源技术研发、中央空调、自控产品等业务，是通过国家发改委、国家财政部审核备案的节能服务公司。在中央空调节能系统及绿色照明节能工程中，拥有众多成功技术案例，包括盘古大观中央空调节能改造工程、金融街通泰大厦中央空调节能技术案例，奥运媒体村地下车库智能照明工程等。被推选担任中关村绿色创新技术联盟中央空调与集中供热专业委员会主任单位。

二、项目概况

盘古大观A 座写字楼建筑高度192 米，建筑面积13.9 万平方米（地上39 层，地下5 层），地上建筑面积10.9 万平米，地下3 万平米，标准层面积0.28 万平米，标准层高度4.5 米。改造前中央空调系统冷却塔通风效果不理想，冷却塔布水不均，冷却效果不好。由于能量多次交换、能耗损失和水泵阻力加大，造成中央空调系统能耗较高。

三、应用的技术

基于智能型变流量冷却塔、冷却泵技术，通过硬件升级改造和控制方法的改进，安装了水力稳压器和变流量喷嘴，使冷却塔的流量在30%-100%之间都能实现均匀布水，在降低能耗的前提下，提高冷却效果，使冷却水温下降2-4度，实现冷水机组的节能。利用配套研发的WISDOM平台，使各空调部分控制柜联合运行，实现整个系统智能化节能运行，最终实现中央空调系统节能。

四、改造内容

上建筑面积10.9 万平米，地下3 万平米，标准层面积0.28 万平米，标准层高度4.5 米。改造前中央空调系统冷却塔通风效果不理想，冷却塔布水不均，冷却效果不好。由于能量多次交换、能耗损失和水泵阻力加大，造成中央空调系统能耗较高。

三、应用的技术

基于智能型变流量冷却塔、冷却泵技术，通过硬件升级改造和控制方法的改进，安装了水力稳压器和变流量喷嘴，使冷却塔的流量在30%-100%之间都能实现均匀布水，在降低能耗的前提下，提高冷却效果，使冷却水温下降2-4度，实现冷水机组的节能。利用配套研发的WISDOM平台，使各空调部分控制柜联合运行，实现整个系统智能化节能运行，最终实现中央空调系统节能。

四、改造内容

（1）使用独创的智能型变流量冷却塔技术，对冷却塔进行优化。安装水力稳压器，使用U型管原理，利用水压本身的特性解决冷却水在塔间均匀分布的问题。

安装了水力稳压器

安装了变流量喷嘴

（2）安装模块化冷却塔能效控制柜，对冷却塔风机进行控制。利用冷却塔风机功率与风量的特性曲线，以及冷却塔功率系统与系统总功率的反比曲线，合理控制冷却塔的风量。安装天纳冷却塔能效控制柜，实现自动寻找冷却塔的最_佳运行工况，从而实现冷却塔的低耗能高效率运行。

安装了能效控制柜

（3）使用冷却泵模块化能效控制柜。使用天纳冷却水能效控制柜（CW）进行自动控制，确保主机流量需求，保持冷却水系统时刻处在最_佳输送系统数范围内。

（4）安装冷冻泵模块化能效控制柜。保持冷冻水系统在最_佳输送系数范围内运行。

（5）应用主机开机策略控制。充分考虑主机的效率和末端负荷需求，自动调节主机的运行数量，以最低能耗满足所需负荷。

（6）使用wisdom监控平台。WISDOM软件，是天纳为自身的节能系统研发的一个软件，是中央空调一站式的监、控、记录平台，将中央空调的运行带入了数字化时代。

安装了自动化控制平台

五、核心技术创新性

1.变流量喷嘴。在布水盘平面的下水孔增加了纵向的下水槽，安装后无论布水盘的水量如何变化，每个变流量喷嘴始终能分到水，单台冷却塔几乎保持100%的填料利用率，从而提高冷却塔的冷却效果。

2.水力稳压器。根据水压特性，在横流式冷却塔群的流量30-100%变化时，可实现冷却水在各冷却塔间的均匀分布，提高冷却塔群的填料利用率，从而提高冷却效果。

3.模块化能效控制柜。集成了电源供电系统、中央空调控制系统、冷冻水系统、冷却水系统、冷却塔系统，具有组合灵活、使用方便、性能稳定、节能率大等优点。

4.近湿球控制技术。采用图形分辨技术，分别分辨机组加载、布水量变化等，有效提升冷却塔整体运行效率。

5.WISDOM平台。可在无人值守的情况下自动进行中央空调的节能运行，其详细的数据监测和记录功能，为提高管理效率提供可靠的数据支持。

六、应用效果

（一）项目应用效果

实施改造后，增加了冷却塔的散热面积，冷却塔风机在高效区运行，从根本上改善了冷却系统的工作状态，冷却水温平均降低2—3度，极端天气不再使用自来水降温，满足主机冷凝需求，降低主机能耗，同时实现系统自动运行，减少人工操作，后期维护简单便捷，费用较低。实现机房系统综合节能26%以上。
